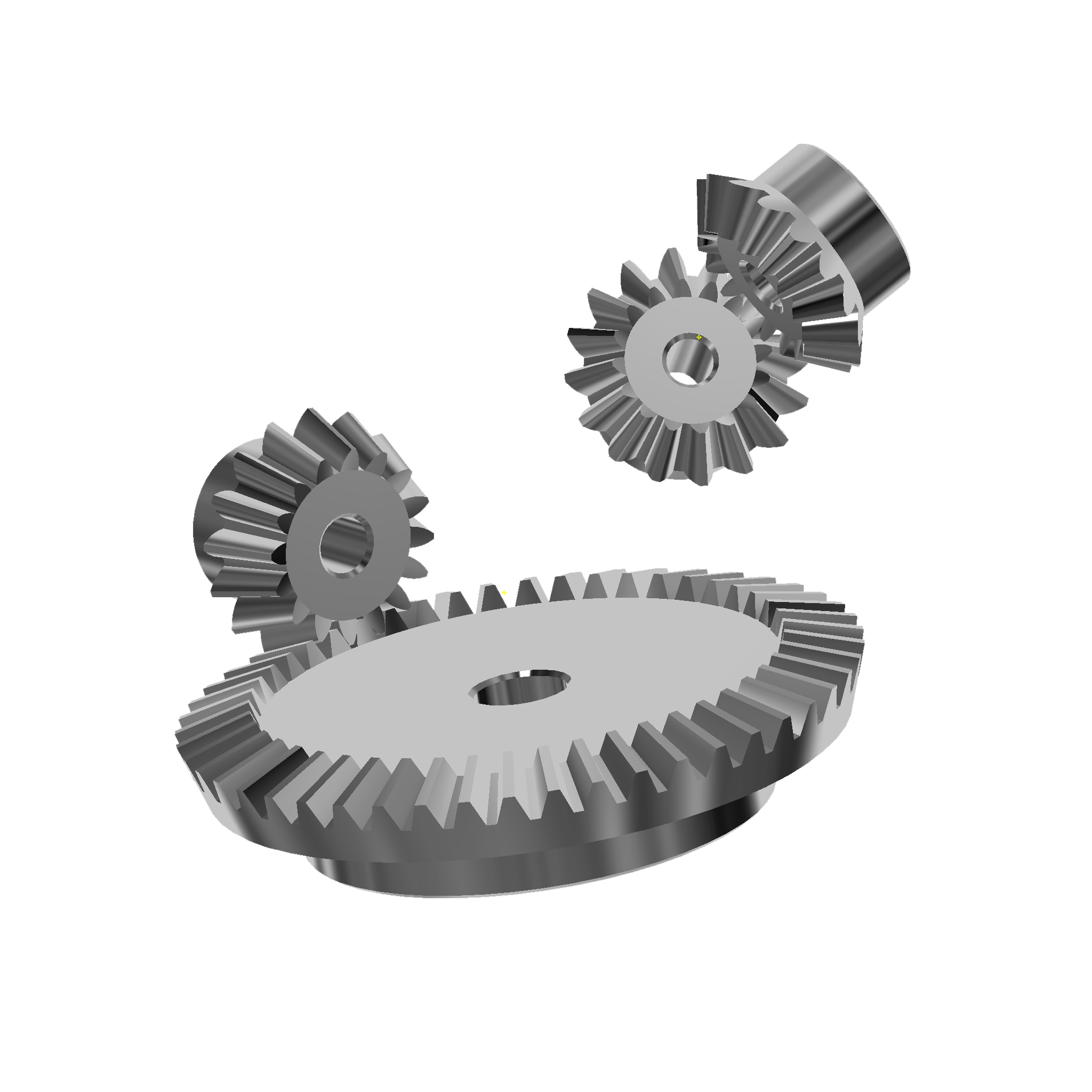

Grupuri conice

Grupuri conice

Grupurile conice sau angrenajele conice sunt angrenajele in care axele celor doi arbori se intersecteaza si fetele purtatoare de dinti ale angrenajelor au forma conica.

Pentru informatii mai detaliate utilizati situl:https://www.allindustrial.ro/angranaje

Angrenajele conice sunt montate de cele mai multe ori pe arbori distantati la 90 de grade dar pot sa fie proiectate si pentru a functiona in alte unghiuri. Suprafata pasului angrenjelor este conica. In magazinul nostru online poti gasi o gama variata de grupuri conice de diverse dimensiuni si forme, pentru orice tip de aplicatie. Pentru toate componentele pe care le furnizam clientilor nostri, colaboram cu cei mai importanti producatori din acest domeniu astfel incat sa oferim un nivel de calitate superior.

Grupuri conice la preturi avantajoase

Pentru ca satisfactia clientului este obiectivul nostru principal, toate componentele, inclusiv cele din categoria grupuri conice, din magazinul nostru online sunt disponibile la preturi foarte avantajoase si in anumite situatii pot fi gasite si in oferte speciale.

Doua concepte importante pentru angrenaje sunt suprafata pasului si unghiul de pas. Suprafata inclinata a unui angrenaj este suprafata imaginara fara dinti pe care specialistul o obtine prin calcularea in medie a lungimii dintilor individuali. Suprafata pasului unui angrenaj obisnuit este de forma unui cilindru. Unghiul de pas al unui angrenaj este unghiul dintre fata suprafetei de pas si ax.

Tinand cont de toate aceste aspect, se vor alege grupuri conice potrivite pentru aplicatia in care urmeaza sa fie instalate.

Informatii utile despre grupuri conice

Cele mai familiare tipuri de roti conice cu dantura dreapta au unghiuri de pas mai mici de 90 de grade si, prin urmare, sunt in forma de con. Acest tip de angrenaj conic se numeste extern deoarece dintii sunt indreptati spre exterior. Suprafetele de pas ale angrenajelor conice exterioare cu ochiuri sunt coaxiale cu arborii angrenajului; varfurile celor doua suprafete sunt la punctul de intersectie a axelor arborelui.

Angrenajele conice care au unghiuri de inclinare mai mari de nouazeci de grade au dinti care se indreapta spre interior si se numesc roti dintate conice interne.

Angrenajele conice care au unghiuri de pas de exact 90 de grade au dinti care sunt orientati spre exterior paralel cu axa si seamana cu elementele de pe o coroana. De aceea, acest tip de angrenaj conic se numeste angrenaj coroana.

Angrenajele mitre sunt angrenaje conice cu un numar egal de dinti si cu axe in unghi drept. Angrenajele inclinate sunt cele pentru care coroana cu dinti corespunzatoare are dinti drepti si oblici.

Consultanta pentru alegerea celor mai bune grupuri conice

Atunci cand cauti grupuri conice pentru diverse proiecte, dar nu reusesti sa identifici corect produsele in magazinul nostru online, tot ce trebuie sa faci este sa ne contactezi utilizand metodele specificate in pagina de contact, pentru a obtine consultanta gratuita. Echipa noastra este mereu gata sa iti ofere ajutorul de care ai nevoie pentru a alege grupuri conice cu dantura dreapta potrivite astfel incat proiectul in care le utilizezi sa aiba succes si sa iasa asa cum ti-ai dorit. Atunci cand alegi componente potrivite si de cea mai buna calitate, este mult mai usor sa obtii rezultate durabile si eficiente.

Grupuri conice

Mașinile de frezat cu angrenaje conice Modul 1 - 4 sunt soluția ideală pentru prelucrarea cu precizie a angrenajelor conice cu dinți drepți destinate aplicațiilor cu cerințe stricte precum cele necesare mașinilor agricole, forestiere și de construcții, dar și pentru tehnologiile miniere și manipulare.

Dacă transmisia are loc prin cuplare directă între angrenaje conice, este necesar să se facă referire la macrofamilia accesoriilor de transmisie a modulului.

Modulul este utilizat în mod convențional pentru a identifica aceste tipuri de angrenaje conice și exprimă valoarea raportului dintre pasul dintelui și valoarea pi.

Prin urmare, în funcție de pas, se vor face referire la diferite valori module.

Tabelul de conversie al grupurilor conice este prezentat mai jos.


   Pas Angrejan conic Modul
3.1416 1
4.7124 1.5
6.2832 2
7,8540 2.5
9.4248 3
12.5664 4
15.7080 5
18,8496 6
25.1328 8


Angrenajele conice au ca scop nu numai reducerea mișcării (definite de raportul de transmisie), ci și decalajul de 90 ° dintre axele de rotație.

Următoarele rapoarte de transmisie pot fi selectate din produsele noastre disponibile în stoc:

  • 1: 1 - 1: 2 - 1: 2.5 - 1: 3 - 1: 3.5 - 1: 4

În funcție de nevoi, este disponibilă și dantura care respectă standardele UNI 6588 (numim „Tip A”) sau „Gleason System” (numim „Tip B”).

Rotile conice tip A sau tip B pot fi cu dinti drepti sau dantura inclinata.

Pentru informatii suplimentare si solicitari va stam la dispozitie:

pe e-mail: contact@allindustrial.ro

 mobil: 0746 55 66 00

▷fix: 0374 92 13 13

Intra in produsul dorit si verifica dimensiunile.
